Rangkaian Pemancar CB 27MHZ IC MC2833

By
Pemancar CB adalah pemancar yang biasa digunakan untuk radio komunikasi Citizens Band (CB) atau disebut juga radio antar penduduk. Pada rangkaian ini memiliki frekuensi 27MHZ dengan tipe Narrow Band Frequency Modulation (NBFM), dimana dalam hal ini menggunakan IC tipe MC2833 sebagai jantung rangkaiannya. IC MC2833 dapat digunakan untuk frekuensi VHF dan didalamnya sudah terdapat rangkaian modulasi yang dikemas dalam satu single chip.

Output dari rangkaian pemancara CB ini adalah 10mW atau setara dengan +10 dBm dengan jarak jangkau radius 10 sampai 20 meter. Ketika microphone menerima sinyal suara makan sinyal radio frekuensi akan termodulasi sehingga sinyal audio dapat dipancarkan oleh gelombang pembawa. P1 berfungsi untuk pengaturan amplitudo dari sinyal audio dari microphone sedangkan P2 untuk pengaturan deviasi.

Klik gambar dibawah untuk gambar yang lebih jelas:

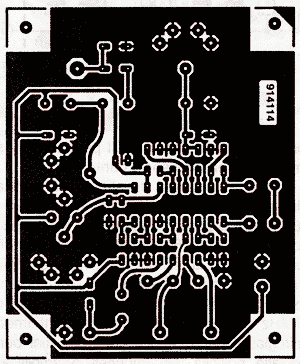

Contoh skema rangkaian PCB yang direkomendasikan:


Cara pengaturan rangkaian ini cukup mudah, Anda dapat mengatur kapasitor C9 dan C18 untuk mendapatkan output power dengan beban dummy atau langsung ke antena yang memiliki impedansi 50Ω. setelah itu atur P1 dan P2 untuk mendapatkan sinyal pemodulasian yang terbaik. X1 adalah kristal dengan frekuensi 27.005 MHz.
