Metode PWM Driver Motor DC Dengan IC 555

By
Metode dalam pengaturan kecepatan putaran motor DC salah satunya yang populer adalah dengan teknik PWM (Pulse Width Modulation). Dengan metode PWM ini motor DC diberikan sumber tegangan yang stabil dengan frekuensi kerja yang sama tetapi ton duty cycle pulsa kontrol kecepatan motor DC yang bervariasi. Konsep PWM pada driver motor DC adalah mengatu lebar sisi positif dan negatif pulsa kontrol pada frekuensi kerja yang tetap. Semakin lebar sisi pulsa positif maka semakin tinggin kecepatan putaran motor DC dan semakin lebar sisi pulsa negatif maka semakin rendah kecepatan putaran motor DC. Metode PWM pada driver motor DC secara singkat dapat dijelaskan menggunakan rangkaian driver motor DC satu arah dengan kontrol PWM menggunakan IC NE555 seperti pada gambar rangkaian dibawah.

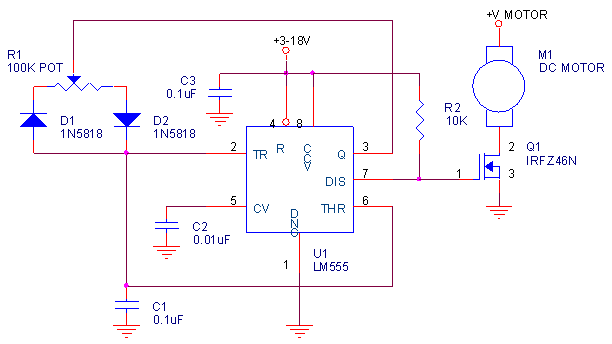

Rangkaian Driver Motor DC PWM Dengan IC 555

Rangkaian sederhana diatas dapat memberikan gambaran tentang teknik PWM pada driver motor DC. IC 555 diset sebagai astabil multivibrator dengan frekuensi kerja tetap (nilai RC tetap) dengan output diberikan ke rangkaian driver motor DC sederhana dengan MOSFET. Konsep dasar kontrol PWM menggunakan rangkaian diatas terletak pada penambahan 2 buah dioda yang mengendalikan proses charge dan discharge kapasitor C 0,1 uF. Posisi tuas potensiometer 100K yang terhubung dengan 2 buah dioda tersebut akan menetukan waktu charge atau discharge kapasitor C 0,1 uF. Berikut bentuk gelombang charge dan discharge terhadap output astabil multivibrator NE555 sebagai kontrol PWM driver motor DC pada rangkaian diatas.

Posisi Tuas Potensiometer Ditengah (Ton Duty Cycle 50%)

Posisi Tuas Potensiometer Pada Sudut D1 (Ton Duty Cycle ±95%)

Posisi Tuas Potensiometer Pada Sudut D2 (Ton Duty Cycle ±5%)

Dengan tiga posisi tuas potensiometer seperti diatas, bentuk pulsa output yang dihasilkan oleh astabil multivibrator berfariasi dengan ton duty cyle 50%, 90% dan 5% dimana semakin tingi ton duty cycle-nya maka daya yang di berikan ke motor DC semakin besar dan kecepatan motor DC semakin tinggi begitu pula sebaliknya semkin rendah ton duty cycle maka semkin rendah kecepatan putaran motor DC.
