Pengertian Photodiode (Dioda Foto) dan Prinsip kerjanya

By
Photodioda atau dalam bahasa Indonesia disebut dengan Dioda Foto adalah komponen Elektronika yang dapat mengubah cahaya menjadi arus listrik. Dioda Foto merupakan komponen aktif yang terbuat dari bahan semikonduktor dan tergolong dalam keluarga Dioda. Seperti Dioda pada umumnya, Photodiode atau Dioda Foto ini memiliki dua kaki terminal yaitu kaki terminal Katoda dan kaki terminal Anoda, namun Dioda Foto memiliki Lensa dan Filter Optik yang terpasang dipermukaannya sebagai pendeteksi cahaya.

Cahaya yang dapat dideteksi oleh Dioda Foto diantaranya seperti Cahaya Matahari, Cahaya Tampak, Sinar Inframerah, Sinar Ultra-violet hingga sinar X. Oleh karena itu, Photodiode atau Dioda Foto yang dapat mendeteksi berbagai Cahaya ini telah banyak diaplikasikan ke berbagai perangkat Elektronika dan listrik seperti Penghitung Kendaraan, Sensor Cahaya Kamera, Alat-alat medis, Scanner Barcode dan peralatan keamanan.

Bahan-bahan Semikonduktor untuk Photodiode (Dioda Foto)

Bahan Semikonduktor yang biasanya digunakan sebagai bahan dasar Photodiode adalah Silikon (Si), Germanium (Ge), Indium gallium arsenide phosphide (InGaAsP), Indium gallium arsenide (InGaAs).

Silikon (Si) : Arus Gelap rendah, berkecepatan tinggi, kepekaan (sensitivitas) baik di jarak sekitar 400nm hingga 1000nm (terbaik di jarak 800nm – 900nm)
Germanium (Ge) : Arus Gelap lebih tinggi, berkecepatan rendah, kepekaan (sensitivitas) baik di jarak sekitar 900nm – 1600nm (terbaik di jarak 1400nm – 1500nm)
Indium gallium arsenide phosphide (InGaAsP) : Mahal, arus gelap rendah, berkecepatan tinggi, kepekaan (sensitivitas) baik di jarak sekitar 1000nm – 1350nm (terbaik di jarak 1100nm – 1300nm)
Indium gallium arsenide (InGaAs) : Mahal, arus gelap rendah, berkecepatan tinggi, kepekaan (sensitivitas) baik di jarak sekitar 900nm – 1700nm (terbaik di jarak 1300nm – 1600nm)

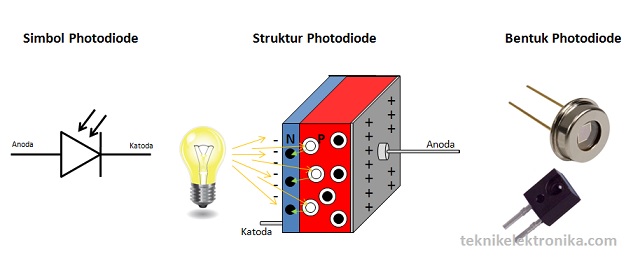

Bentuk dan Simbol Photodiode (Dioda Foto)


Prinsip Kerja Photodiode (Dioda Foto)

Photodiode terdiri dari satu lapisan tipis semikonduktor tipe-N yang memiliki kebanyakan elektron dan satu lapisan tebal semikonduktor tipe-P yang memiliki kebanyakan hole. Lapisan semikonduktor tipe-N adalah Katoda sedangkan lapisan semikonduktor tipe-P adalah Anoda.

Saat Photodiode terkena cahaya, Foton yang merupakan partikel terkecil cahaya akan  menembus lapisan semikonduktor tipe-N dan memasuki lapisan semikonduktor tipe-P. Foton-foton tersebut kemudian akan bertabrakan dengan elektron-elektron yang terikat sehingga elektron tersebut terpisah dari intinya dan menyebabkan terjadinya hole. Elektron terpisah akibat tabrakan dan berada dekat persimpangan PN (PN junction) akan menyeberangi persimpangan tersebut ke wilayah semikonduktor tipe-N. Hasilnya, Elektron akan bertambah di sisi semikonduktor N sedangkan sisi semikonduktor P akan kelebihan Hole. Pemisahan muatan positif dan negatif ini menyebabkan perbedaan potensial pada persimpangan PN. Ketika kita hubungkan sebuah beban ataupun kabel ke Katoda (sisi semikonduktor N) dan Anoda (sisi semikonduktor P), Elektron akan mengalir melalui beban atau kabel tersebut dari Katoda ke Anoda atau biasanya kita sebut sebagai aliran arus listrik.

Model Pengoperasian Photodiode (Dioda Foto)

Terdapat dua model pengoperasian pada Photodiode, yaitu dengan model Photovoltaic dan model Photoconductive.

1. Model Photovoltaic
Seperti Sel Surya (Solar Sel), Photodiode juga dapat menghasilkan tegangan yang dapat diukur. Namun tegangan dan arus listrik yang dihasilkannya sangat kecil dan tidak cukup untuk menyala sebuah lampu maupun perangkat elektronika.

2. Model Photoconductive
Karena tidak dapat menghasilkan arus listrik yang cukup untuk kebutuhan rangkaian elektronika, maka biasanya Photodiode digabungkan dengan sumber tegangan yang dipasangkan secara bias terbalik (reversed biased voltage). Model Photoconductive ini menggunakan Sumber tegangan lain sebagai penggerak beban atau rangkaian Elektronika, sedangkan Photodiode sendiri berfungsi sebagai Saklar (Switch) yang mengalirkan arus listrik ketika dikenakan cahaya.
