Rangkaian Power Amplifier 200 Watt STK4050

By

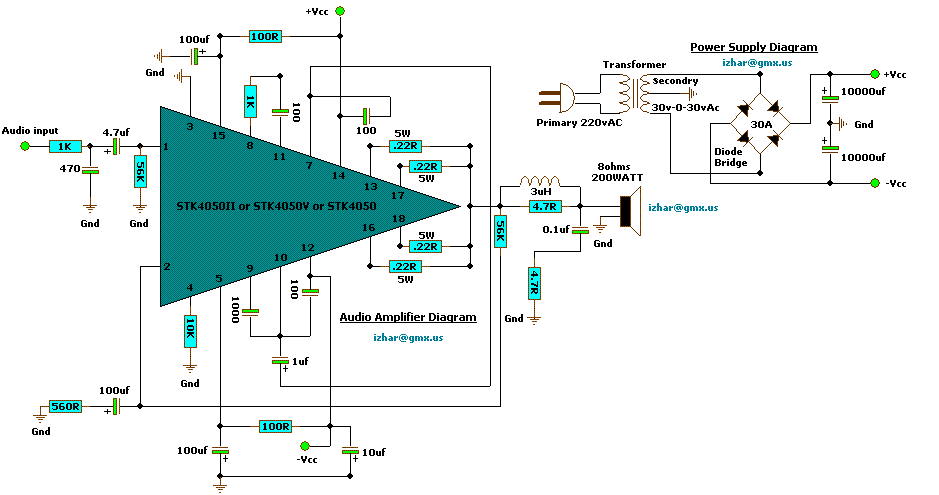

Rangkaian Amplifier dengan daya output 200 Watt ini termasuk dalam kategori Hi-Fi atau memiliki kualitas suara output yang sangat bagus, karena selain memiliki tingkat noise yang sangat rendah, juga dirangkai dengan sistem penguatan Hybrid yang tidak lain adalah IC STK4050.

Rangkaian Amplifier ini mempunyai daya maksimum 200 Watt pada speaker 8 Ω dengan impedansi 55 kΩ dan dapat di supply dengan tegangan simetris maksimum hingga (+95V)-0-(-95V). Namnu tegangan supply yang direkomendasikan adalah (+66V)-0-(-66V).

Karena tegangan supply yang dibutuhkan oleh amplifier ini adalah tegangan simetris, maka otomatis trafo yang dibutuhkan juga harus berjenis yang memiliki center tap (CT). Amplifier ini sangat cocok untuk digunakan pada home theater, atau subwoofer pun tidak masalah mengingat daya outputnya cukup tinggi.


Contoh  rangkaian amplifier 200 watt yang sudah jadi:

Sumber: acusd.narod.ru

Dalam perakitannya, jangan lupa untuk memberikan pendingin yang cukup lebar untuk meredam panas dari IC STK4050 mengingat IC ini juga memiliki bentuk yang agak besar dibandingkan dengan penguat IC yang lainnya.
