DAC (Digital To Analog Converter)

By
DAC (Digital To Analog Converter) adalah perangkat elektronika yang berfungsi untuk mengubah sinyal digital (diskrit) menjadi sinyal analog (kontinyu). Aplikasi DAC (Digital To Analog Converter) adalah sebagai antarmuka (interface) antara perangkat yang bekerja dengan sistem digital dan perangkat pemroses sinyal analog. Perangkat DAC (Digital To Analog Converter) dapat berupa rangkaian elektronika dan chip IC DAC.

Konsep Dasar DAC (Digital To Analog Converter)

Pada dasarnya rangkaian penjumlah op-amp (summing amplifier) dapat digunakan untuk menyusun suatu konverter D/A (DAC “Digital To Analog Converter)” dengan memakai sejumlah hambatan masukan yang diberi bobot dalam deret biner.

Penguat Inverting

Rangkaian untuk penguat inverting adalah seperti yang ditunjukkan gambar dibawah. Penguat ini memiliki ciri khusus yaitu sinyal keluaran memiliki beda fasa sebesar 180°.

Penguatan rangkaian penguat inverting adalah berdasar pada persamaan berikut :

Vout = -Vin(R2/R1)

Penguat Non-Inverting

Penguat non-inverting memiliki ciri khusus yaitu sinyal output adalah sefasa dengan sinyal masukan. Rangkaian ini ditunjukkan oleh gambar berikut.

Penguatan dari rangkaian penguat jenis ini adalah berdasar pada persamaan berikut :

Vout = Vin((R1+R2)/R1)

Penguat Penjumlah (Dasar DAC)

Penguat penjumlah memiliki ciri khusus yaitu sinyal keluaran merupakan hasil penguatan dari penjumlahan sinyal masukannya. Pada bagian ini dicontohkan penguat penjumlah berdasarkan rangkaian penguat inverting. Sehingga sinyal keluaran adalah berbeda fasa sebesar 180o. Rangkaian penguat penjumlah merupakan konsep dasar dari rangkaian DAC (Digital To Analog Converter).


Penguatan dari rangkaian ini dihitung menggunakan persamaan berikut :
Vout = (-Vin1(R5/R1))+(-Vin2(R5/R2))+(-Vin3(R5/R3))

Jenis-Jenis DAC (Digital To Analog Converter)
Binary-Weighted DAC (Digital To Analog Converter)

Suatu rangkaian Binary-weighted DAC dapat disusun dari beberapa Resistor dan Operational Amplifier (Op-Amp) seperti gambar berikut.

Rangkaian Binary Weighted DAC

Secara prinsip rangkaian DAC diatas dapat dijelaskan sebagai berikut. Resistor 20 kΩ menjumlahkan arus yang dihasilkan dari penutupan switch-switch D0 sampai D3. Resistor-resistor ini diberi skala nilai sedemikian rupa sehingga memenuhi bobot biner (binary-weighted) dari arus yang selanjutnya akan dijumlahkan oleh resistor 20 kΩ. Dengan menutup D0 menyebabkan arus 50 μA mengalir melalui resistor 20 kΩ, menghasilkan tegangan     -1 V pada Vout. Penutupan masing-masing switch menyebabkan penggandaan nilai arus yang dihasilkan dari switch sebelumnya. Nilai konversi dari kombinasi penutupan switch ditunjukkan pada tabel berikut.

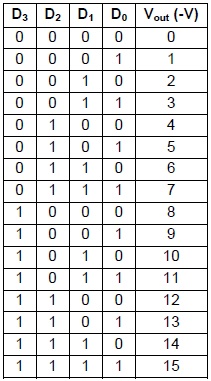

Tabel Output Binary-Weighted DAC
Konversi dari nilai digital ke nilai analog berdasarkan rangkaian Binary Weighted DAC diatas


R/2R Ladder DAC (Digital To Analog Converter)

Metode lain dari konversi Digital to Analog adalah R/2R Ladder. Metode ini banyak digunakan dalam IC-IC DAC. Pada rangkaian R/2R Ladder, hanya dua nilai resistor yang diperlukan, yang dapat diaplikasikan untuk IC DAC dengan resolusi 8,10 atau 12 bit. Rangkaian R/2R Ladder ditunjukkan pada gambar berikut.

Rangkaian R/2R Ladder DAC

Prinsip kerja dari rangkaian R/2R Ladder DAC adalah sebagai berikut : informasi digital 4 bit masuk ke switch D0 sampai D3. Switch ini mempunyai kondisi “1” (sekitar 5 V) atau “0” (sekitar 0 V). Dengan pengaturan switch akan menyebabkan perubahan arus yang mengalir melalui R9 sesuai dengan nilai ekivalen biner-nya Sebagai contoh, jika D0 = 0, D1 = 0, D2 = 0 dan D3 = 1, maka R1 akan paralel dengan R5menghasilkan 10 k . Selanjutnya 10 k ini seri dengan R6 = 10 k menghasilkan 20 k . 20 k ini paralel dengan R2 menghasilkan 10 k , dan seterusnya sampai R7, R3 dan R8. Rangkaian ekivalennya ditunjukkan pada gambar 6. Vout yang dihasilkan dari kombinasi switch ini adalah -5V.

Rangkaian Ekivalen R/2R Ladder DAC

Untuk mendapatkan Vout analog dari rangkaian R/2R Ladder DAC diatas dapat dihitung dengan menggunakan persamaan :
Vout = (-Vref(R9/R))*((D0/16)+(D1/8)+(D2/4)+(D1/2))

Tabel Output Rangkaian R/2R Ladder DAC

Nilai kombinasi dan hasil konversi rangkaian R/2R Ladder DAC ditunjukkan pada tabel dibawah.


Tabel diatas merupakan hasil konversi dari nilai digital ke nilai analog berdasarkan rangkaian R/2R Ladder DAC (Digital To Analog Converter).
