Apa itu Resistor? Konstruksi, Diagram Rangkaian, dan Aplikasi

Resistor adalah salah satu komponen listrik dan elektronik yang paling penting yang digunakan dalam berbagai perangkat elektronik. Ini tersedia dalam berbagai ukuran serta bentuk di pasar berdasarkan aplikasi. Kita tahu bahwa, setiap rangkaian listrik dan elektronik dasar bekerja dengan aliran arus. Selain itu, ini juga dikategorikan ke dalam dua jenis yaitu konduktor dan juga isolator.

Fungsi utama dari konduktor adalah untuk memungkinkan aliran arus sedangkan isolator tidak memungkinkan aliran arus. Setiap kali tegangan tinggi dipasok melalui konduktor seperti logam, maka tegangan total akan memasok melalui itu. Jika resistor terhubung ke konduktor itu maka aliran arus, serta tegangan, akan dibatasi. Artikel ini membahas Pengertian umum resistor.

Apa itu Resistor?

Definisi resistor adalah dua-terminal dasar komponen listrik dan elektronik yang digunakan untuk membatasi aliran arus dalam sebuah rangkaian. Hambatan atau resistansi terhadap aliran arus akan menghasilkan penurunan tegangan. Perangkat ini dapat memberikan nilai resistansi permanen dan dapat disesuaikan. Nilai resistor dapat dinyatakan dalam Ohm.


Resistor digunakan dalam beberapa rangkaian listrik dan elektronik untuk membuat penurunan tegangan yang diketahui jika tidak hubungan arus ke tegangan (C-to-V). Ketika aliran arus dalam suatu rangkaian diidentifikasi maka sebuah resistor dapat digunakan untuk menciptakan perbedaan potensial yang diidentifikasi yang sebanding dengan arus.

Demikian pula, jika tegangan jatuh melintasi dua titik dalam suatu rangkaian diidentifikasi, sebuah resistor dapat digunakan untuk membuat arus yang diidentifikasi yang sebanding dengan ketidaksamaan itu.

Silakan merujuk ke tautan untuk tahu lebih banyak tentang: Label Komponen Resistor


Apa itu Resistansi?

Resistansi dapat bergantung pada hukum Ohm yang ditemukan oleh fisikawan Jerman yaitu " Georg Simon Ohm ".


Hukum Ohm dapat didefinisikan sebagai ; tegangan melintasi resistor berbanding lurus dengan aliran arus yang melaluinya. Persamaan hukum Ohm adalah;
V = I * R

Dimana V adalah tegangan, I adalah arus dan R adalah resistansi resistor

Satuan resistansi adalah Ohm, dan beberapa nilai ganda ohm yang unggul termasuk KΩ (Kilo-Ohm), MΩ (Mega-Ohm), Milli Ohm, dll

Konstruksi Resistor

Misalnya, resistor film karbon diambil untuk memberikan detail konstruksi resistor. Konstruksi resistor ditunjukkan pada diagram di bawah ini. Resistor ini terdiri dari dua terminal seperti resistor normal. Kontruksi resistor film karbon dapat dilakukan dengan menempatkan lapisan karbon pada substrat keramik. Film karbon adalah bahan resistif terhadap aliran arus dalam resistor ini. Namun, ia memblokir sejumlah arus.


Substrat keramik berkinerja seperti bahan isolasi terhadap arus. Jadi itu tidak membiarkan panas menembus keramik. Dengan demikian, resistor ini dapat menahan suhu tinggi tanpa membahayakan. Tutup ujung pada resistor adalah logam yang ditempatkan di kedua ujung terminal. Kedua terminal terhubung pada dua tutup ujung logam pada resistor.

Elemen resistif resistor ini ditutupi oleh epoksi yang dimaksudkan untuk keselamatan. Resistor ini sebagian besar digunakan karena kebisingan yang dihasilkan lebih sedikit dibandingkan dengan resistor komposisi karbon.

Nilai toleransi dari resistor ini rendah daripada resistor komposisi karbon. Nilai toleransi dapat didefinisikan sebagai ketidaksamaan antara nilai resistansi pilihan kami, serta nilai konstruksi asli. Resistor dapat diakses dalam kisaran dari 1Ω hingga 10MΩ.

Dalam resistor ini, nilai resistansi yang disukai dapat diperoleh dengan memotong lebar lapisan karbon dalam gaya heliks dengan panjangnya. Secara umum, ini dapat dilakukan dengan bantuan LASER. Setelah nilai resistansi yang diperlukan tercapai, pemotongan logam akan dihentikan.

Dalam jenis resistor ini, ketika resistansi dari resistor ini berkurang begitu suhu meningkat, yang dikenal sebagai koefisien suhu negatif yang tinggi.

Diagram Rangkaian Resistor

Diagram rangkaian resistor sederhana ditampilkan di bawah. Rangkaian ini dapat dirancang menggunakan resistor, baterai, dan LED. Kita tahu bahwa fungsi resistansi adalah untuk membatasi aliran arus di seluruh komponen.


Di rangkaian berikut, jika kita ingin menghubungkan LED langsung dengan Baterai sumber tegangan, maka itu akan segera rusak. Karena LED tidak akan membiarkan sejumlah besar aliran arus melaluinya, karena alasan inilah resistor digunakan di antara baterai dan juga LED untuk mengendalikan aliran arus ke arah LED dari baterai.

Nilai resistansi terutama tergantung pada peringkat baterai. Misalnya, jika peringkat baterai tinggi, maka kita harus menggunakan resistor dengan nilai resistansi tinggi. Nilai resistansi dapat diukur menggunakan rumus Hukum Ohm.

Misalnya, peringkat tegangan LED adalah 12 volt, dan peringkat arus adalah 0.1A atau 100mA, kemudian hitung resistansi menggunakan Hukum Ohm.

Kita tahu bahwa Hukum Ohm V = I X R

Dari persamaan di atas, resistansi dapat diukur sebagai

R = V / I
R = 12 / 0.1 = 120 Ohm

Jadi, dalam rangkaian di atas, 120 Ohm dari resistor digunakan untuk menghindari kerusakan LED dari tegangan baterai yang berlebihan.

Resistor dalam Seri dan Paralel

Cara sederhana menghubungkan resistor secara seri maupun paralel dalam rangkaian dibahas di bawah ini.

Resistor Terhubung Seri

Dalam koneksi rangkaian seri, ketika resistor dihubungkan secara seri dalam suatu rangkaian, maka aliran arus melalui resistor akan sama. Tegangan di semua resistor setara dengan jumlah tegangan di setiap resistor.
Diagram rangkaian resistor dalam koneksi seri ditunjukkan di bawah ini. Di sini resistor yang digunakan dalam rangkaian dilambangkan dengan R1, R2, R3. Resistansi total dari tiga resistor dapat ditulis sebagai

R Total = R1 + R2 = R3


Resistor Terhubung Paralel

Dalam koneksi rangkaian paralel, ketika resistor dihubungkan secara paraleldalam suatu rangkaian, maka tegangan pada setiap resistor akan sama. Aliran arus di ketiga komponen akan sama dengan jumlah arus di setiap resistor.

Diagram rangkaian resistor dalam koneksi paralel ditunjukkan di bawah ini. Di sini resistor yang digunakan dalam rangkaian dilambangkan dengan R1, R2, dan R3. Resistansi total dari tiga resistor dapat ditulis sebagai,
R Total = R1 + R2 = R3

1 / R Total = 1 / R1 + 1 / R2 + 1 / R3.

Hasilnya, Rtotal = R1 * R2 * R3 / R1 + R2 + R3


Menghitung Nilai Resistansi

Nilai resistansi dari resistor dapat dihitung dengan menggunakan dua metode berikut

Menghitung  Nilai resistansi menggunakan Kode Warna
Menghitung Nilai resistansi menggunakan Multimeter

Menghitung Nilai Resistansi menggunakan Kode Warna

Nilai resistansi dari resistor dapat dihitung dengan menggunakan pita warna resistor. Silakan merujuk ke tautan ini untuk mengetahui Jenis Jenis Resistor dan Perhitungan Kode Warnanya dalam Elektronik.


Perhitungan Nilai Resistansi menggunakan Multimeter
Prosedur langkah demi langkah menghitung resistansi resistor menggunakan multimeter dibahas di bawah ini.

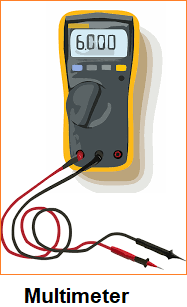

Metode kedua untuk menghitung resistansi dapat dilakukan dengan bantuan multimeter atau ohm meter. Tujuan utama perangkat multimeter adalah untuk menghitung tiga fungsi seperti resistansi, arus, dan tegangan.
Multimeter terdiri dari dua probe seperti jarum hitam dan jarum merah.
Tempatkan probe hitam ke port COM, serta tempatkan probe merah ke dalam VΩmA pada multimeter.
Seseorang dapat menghitung resistansi resistor menggunakan dua probe multimeter yang berbeda.
Sebelum perhitungan resistansi, Anda harus menempatkan disk bundar ke arah ohm, yang ditunjukkan pada multimeter dengan simbol Ohm (Ω).

Aplikasi Resistor

Aplikasi resistor meliputi berikut ini.

Instrumen Frekuensi Tinggi
Catu Daya DC
Rangkaian Jaringan Filter
Osilator
Regulator Tegangan
Instrumen Medis
Multimeter digital
Pemancar (transmitter)
Rangkaian Kontrol Daya
Penguat (Amplifier)
Telekomunikasi
Generator gelombang
Modulator dan Demodulator
Penguat Umpan Balik

Dengan demikian, ini semua tentang gambaran umum dari komponen Resistor yang meliputi apa itu resistor, apa itu resistansi, konstruksi resistor, rangkaian resistor, resistor seri dan paralel, perhitungan nilai resistansi, dan aplikasi.
