Apa itu Sistem Proteksi? dan Macam-macam Sistem Proteksi
Sistem proteksi untuk rangkaian listrik menghasilkan dua fungsi utama yaitu konsistensi dan juga proteksi. Proteksi dipastikan melalui pelepasan catu daya di rangkaian melalui proteksi arus berlebih, yang menghilangkan bahaya kebakaran dan sengatan listrik.
Selain itu, sistem proteksi yang akurat mungkin diperlukan untuk mematuhi prinsip-prinsip organisasi untuk beberapa produk. Desainer harus meluangkan waktu untuk mengetahui sistem proteksi yang berbeda untuk rangkaian.
Sistem proteksi yang digunakan untuk melindungi rangkaian dari tegangan atau arus yang ekstrem. Artikel ini membahas apa yang dimaksud dengan sistem proteksi, dan macam-macam sistem proteksi yang digunakan dalam rangkaian listrik dan elektronik.
Apa itu Sistem Proteksi?
Rangkaian sistem proteksi adalah perangkat listrik yang digunakan untuk mencegah jumlah arus yang tidak perlu atau korsleting. Untuk memastikan keamanan tertinggi, ada banyak sistem proteksi yang tersedia di pasaran yang menawarkan kepada Anda berbagai sistem proteksi untuk rangkaian seperti sekring, pemutus sirkuit, RCCB, tabung pelepasan gas, thyristor, dan banyak lagi.
Macam-macam Sistem Proteksi
Berbagai jenis contoh sistem proteksi rangkaian meliputi yang berikut ini.
• Sekring
• Pemutus Sirkuit
• PolySwitch
• RCCB
• Varistor Oksida Logam
• Pembatas Arus Masuk
• Tabung Pelepasan Gas
• Spark Gap (percikan celah)
• Sistem proteksi petir eksternal
Fuse (Sekring)
Dalam rangkaian listrik, fuse sekring adalah sistem listrik yang digunakan untuk melindungi rangkaian dari arus berlebih. Ini terdiri dari strip logam yang akan terputus ketika aliran arus yang melaluinya terlalu tinggi.
Fuse sekring adalah sistem listrik yang penting, dan ada berbagai jenis fuse sekring yang tersedia di pasaran saat ini berdasarkan peringkat arus dan tegangan spesifik, aplikasi, waktu respons, dan kapasitas putus.
Karakteristik fuse sekring seperti waktu dan arus dipilih untuk memberikan proteksi yang memadai tanpa gangguan yang tidak perlu. Silakan merujuk tautan untuk tahu lebih banyak tentang: Berbagai Jenis Fuse (Sekring) dan Aplikasinya
Pemutus Sirkuit (circuit breaker)
Pemutus sirkuit adalah salah satu jenis sakelar listrik yang digunakan untuk menjaga rangkaian listrik dari hubung singkat (konsleting), jika tidak, kelebihan beban yang disebabkan oleh kelebihan supply arus.
Fungsi dasar dari pemutus sirkuit adalah untuk menghentikan aliran arus begitu gangguan terjadi. Tidak seperti sekring, pemutus sirkuit dapat dioperasikan secara otomatis atau manual untuk memulai kembali operasi reguler.
Pemutus sirkuit tersedia dalam berbagai ukuran mulai dari sistem kecil hingga roda gigi sakelar besar yang digunakan untuk melindungi rangkaian arus rendah maupun rangkaian tegangan tinggi. Silakan merujuk tautan untuk tahu lebih banyak tentang: Jenis Pemutus Sirkuit dan Pentingnya
Sakelar Poli atau Sekring yang Dapat Diatur Ulang
Fuse (sekring) yang dapat disetel ulang adalah komponen elektronik pasif yang digunakan untuk melindungi rangkaian elektronik dari kesalahan arus berlebih. Perangkat ini juga disebut sebagai sakelar poli atau sekring multi atau sekring poli.
Cara kerja sekring ini sama dengan termistor PTC dalam situasi tertentu, namun bekerja pada transformasi mekanis alih-alih efek pembawa-muatan di dalam semikonduktor.
Fuse (sekring) yang dapat diatur ulang digunakan dalam beberapa aplikasi seperti catu daya di komputer, aplikasi nuklir atau luar angkasa di mana penggantian tidak mudah.

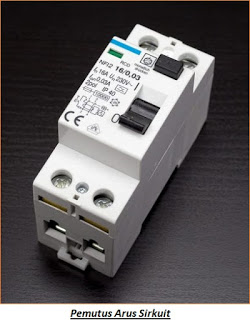

RCCB atau RCD
Sistem arus sisa RCD (atau) pemutus sirkuit arus residu RCCB adalah sistem pengaman yang memperhatikan masalah pada catu daya rumah Anda kemudian MATI dalam 10-15 milidetik untuk menghentikan sengatan listrik. Perangkat arus sisa tidak memberikan keamanan terhadap korsleting atau kelebihan beban di rangkaian, jadi kami tidak dapat mengganti sekring alih-alih RCD.
RCD sering digabungkan dengan beberapa jenis pemutus sirkuit seperti MCB (pemutus sirkuit miniatur) atau sekring, yang menjaga terhadap arus berlebih di rangkaian. Perangkat arus sisa juga tidak dapat melihat manusia karena secara tidak sengaja menyentuh kedua konduktor pada satu waktu.
Perangkat ini dapat diuji dan juga dapat direset. Tombol uji dengan aman membentuk kondisi kebocoran kecil; bersama dengan tombol reset lagi menghubungkan konduktor setelah keadaan kesalahan telah dihapus.
Pembatas Arus Masuk
Ini adalah salah satu jenis kelistrikan yang digunakan komponen untuk menghentikan arus masuk untuk menghindari kerusakan berantai pada peralatan dan menghindari pemutus arus dan sekring yang terputus. Contoh terbaik dari perangkat pemutus arus masuk adalah resistor Tetap serta termistor NTC.
Mereka menghadirkan resistansi tinggi terlebih dahulu, yang menghentikan arus besar agar tidak mengalir saat dihidupkan. Karena aliran arus akan berlanjut, thermistor NTC memanas, memungkinkan aliran arus yang tinggi selama operasi normal. Termistor ini umumnya jauh lebih unggul dari termistor jenis pengukuran, yang sengaja dirancang untuk aplikasi daya.
Sistem Proteksi Petir Eksternal
Sistem proteksi petir eksternal termasuk MOV (varistor oksida logam) dan tabung gas discharge
Varistor Oksida Logam
Varistor atau VDR (voltage dependent resistor) adalah komponen elektronik dan resistansi ini dapat diubah dan tergantung pada tegangan yang diberikan. Varistor jangka telah diambil dari variabel resistor.
Ketika tegangan komponen ini meningkat maka resistansi berkurang. Dengan cara yang sama, ketika tegangan ekstrim meningkat maka resistansi akan berkurang secara signifikan. Performa ini membuatnya sesuai untuk melindungi rangkaian listrik sepanjang aliran tegangan.
Asal suatu aliran dapat terdiri dari pelepasan muatan listrik statis serta sambaran petir. Jenis resistor tergantung-tegangan yang paling sering digunakan adalah MOV (metal oxide varistor). Silakan merujuk tautan untuk mengetahui lebih lanjut tentang rangkaian Varistor (voltage-dependent resistor) dengan Prinsip Kerja
Tabung Pelepasan Gas
Tabung pelepasan gas atau tabung berisi gas adalah kumpulan elektroda dalam gas di dalam amplop dan isolasi tahan suhu. Tabung-tabung ini menggunakan fenomena yang bersekutu dengan pelepasan listrik dalam gas, juga bekerja melalui pengionan gas dengan tegangan yang cukup untuk membuat konduksi listrik melalui fenomena mendasar dari pengusiran Townsend.
Lampu pengusiran adalah sistem listrik yang menggunakan tabung berisi gas seperti lampu halida logam, lampu neon, lampu neon, dan lampu sodium-vapor. Tabung berisi gas khusus yaitu thyratron, ignitron, dan krytron digunakan sebagai sistem switching di berbagai sistem listrik.
Tegangan yang diperlukan untuk memulai dan mempertahankan pelepasan bergantung pada gaya, geometri tabung, dan komposisi gas isi. Meskipun penutup biasanya kaca, tabung listrik sering menggunakan keramik, serta tabung militer sering menggunakan logam berkerut kaca.
Crowbar vs. Clamping (Cungkil vs. Menjepit)
Istilah Crowbar vs. Clamping secara teratur digunakan untuk menjelaskan bagaimana sistem proteksi tegangan lebih bekerja dalam peristiwa sementara. Perangkat sistem proteksi Crowbar mengurangi tegangan di bawah tegangan operasi sistem.
Karena ketidakkekalan selesai, sistem Crowbar kembali dan membiarkan rangkaian berfungsi biasanya. Sepanjang kejadian sementara, alat penjepit menangkap tegangan hanya lebih tinggi dari tegangan operasi sistem.
Sistem Proteksi ESD
Sistem Proteksi ini melindungi rangkaian listrik dari ESD (Pelepasan muatan listrik statis), untuk menghindari kerusakan pada sistem. Murata memiliki beragam sistem pelindung ESD yang terdiri dari sistem tertentu, perangkat yang sangat kecil, untuk komunikasi berkecepatan tinggi, & termasuk filter kebisingan. Perangkat sistem proteksi ESD juga dapat digunakan untuk mengubah dioda Zener (TVS), varistor, serta penekan.
Sistem Proteksi Lonjakan (SPD)
Istilah SPD singkatan Surge Protection Device adalah salah satu jenis komponen yang digunakan dalam sistem keamanan pemasangan listrik. Perangkat SPD bersekutu secara paralel dalam rangkaian catu daya, yang dapat digunakan pada semua tahap sistem catu daya.
Perangkat sistem proteksi lonjakan adalah jenis sistem proteksi tegangan berlebih yang paling sering digunakan dan juga teratur.
Ini semua tentang sistem proteksi dan tipenya. Rangkaian sistem proteksi dapat dilakukan dengan menggunakan sistem proteksi yang berbeda di rangkaian listrik dengan tujuan untuk menghentikan jumlah arus yang ekstrem.
Untuk memastikan keamanan yang ekstrem, artikel ini memberikan ikhtisar teknik proteksi rangkaian, yaitu pemutus sirkuit, sekring elektronik proteksi ESD, tabung pengeluaran gas, thyristor, sistem proteksi petir eksternal dan banyak lagi.
