Berbagai Jenis Fuse (Sekring) Listrik dan Fungsinya
Seorang fisikawan Prancis bernama "Breguet" terkenal karena upayanya di hari-hari awal telegrafi. Dia menyarankan pemanfaatan bagian konduktor yang dikurangi untuk menjaga stasiun telegraf terhadap serangan pencahayaan dengan pencairan, kabel yang lebih ringan akan menjaga peralatan bersama dengan kabel di gedung.
Pada tahun 1864, instalasi penerangan dan kabel telegraf dapat dilindungi dengan menggunakan berbagai kebutuhan dan kabel foil yang dapat melebur. Akhirnya, Thomas Alva Edison telah mematenkan sekring sebagai elemen dari sistem distribusi listriknya pada tahun 1890. Artikel ini membahas apa itu fuse sekring, jenis fuse dan fungsinya di berbagai bidang.
Jenis Fuse dan Fungsinya
Di bidang elektronik atau listrik, fuse sekring listrik adalah perangkat penting yang digunakan dalam berbagai rangkaian listrik yang memberikan perlindungan dari arus lebih. Ini terdiri dari strip atau kawat logam yang larut ketika aliran arus supply melaluinya. Setelah perangkat ini berfungsi dalam rangkaian terbuka, perangkat harus dipasang ulang atau diubah berdasarkan jenis sekringnya.
Fungsi Fuse Sekring adalah pemutusan supply otomatis yang sering disingkat menjadi ADS. Alternatif fungsi fuse sekring adalah stabilizer atau pemutus sirkuit, tetapi mereka memiliki banyak karakteristik yang berbeda.
Mengapa Kita membutuhkan Fuse Sekring?
Ini digunakan untuk mencegah peralatan rumah dari arus yang tinggi atau kerusakan yang berlebihan. Jika kita menggunakan fuse sekring di rumah, gangguan listrik tidak dapat terjadi di kabel dan tidak merusak alat dari api kawat yang terbakar.
Ketika fuse sekring putus atau rusak, terjadi kilatan mendadak yang dapat langsung merusak peralatan rumah Anda. Itulah sebabnya kami membutuhkan berbagai jenis fuse sekring untuk menjaga peralatan rumah kami dari kerusakan.
Prinsip Kerja Fuse Sekring
Prinsip kerja fuse sekring adalah "konsekuensi pemanasan dari arus". Itu dibuat dengan strip tipis atau benang dari kawat logam. Koneksi fuse sekring dalam rangkaian listrik selalu seri.
Ketika arus yang terlalu banyak dihasilkan karena arus yang deras di rangkaian listrik, fuse sekring akan melunak dan membuka rangkaian. Aliran arus yang ekstrem dapat mengarahkan ke keruntuhan kawat dan mencegah supply.
Fuse sekring dapat diubah oleh sekring baru dengan peringkat yang sesuai. Itu dapat dirancang dengan elemen-elemen seperti Cu (tembaga), Zn (seng), Al (aluminium) dan Ag (perak). Mereka juga berjalan seperti Pemutus Sirkuit (Circuit Breaker) untuk memutus rangkaian sementara kesalahan mendadak terjadi di rangkaian.
Ini berfungsi seperti tindakan keamanan atau pelindung bagi manusia dari risiko. Seperti ini, sekringnya bekerja.
Peringkat sekring = (daya (watt) / tegangan (volt)) x 1,25
Pemilihan fuse sekring dapat dilakukan dengan menghitung peringkat sekring dengan menggunakan rumus di atas.
• Pilih fuse sekring
• Catat tegangan (volt) dan daya (watt) alat.
• Hitung peringkat fuse sekring.
Setelah terlihat hasilnya, gunakan peringkat fuse sekring maksimum. Misalnya, jika peringkat fuse sekring yang dihitung adalah peringkat sekring maksimum. Misalnya, jika peringkat fuse sekring yang dihitung adalah 7.689 amp, Anda dapat menggunakan fuse sekring 8 amp.
Berbagai Jenis Fuse Sekring

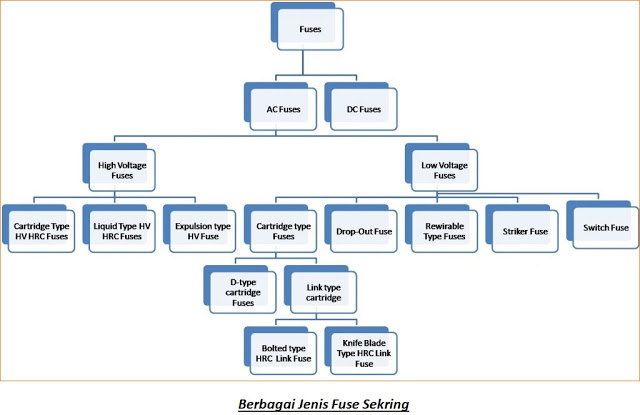

Fuse sekring diklasifikasikan ke dalam beberapa jenis berdasarkan aplikasi yaitu fuse sekring tipe AC dan sekring tipe DC. Sekali lagi fuse sekring ini diklasifikasikan ke dalam beberapa tipe. Diagram berikut menggambarkan bagan jenis fuse sekring listrik berdasarkan pada sekring AC dan fuse sekring DC.
Fuse sekring DC tersedia dalam ukuran superior, dan supply DC memiliki nilai stabil di atas 0 volt. Jadi sulit untuk melepas dan menonaktifkan rangkaian. Akan ada kemungkinan menghasilkan Busur listrik antara kabel terlarut. Untuk menaklukkan ini, elektroda terletak pada jarak yang lebih baik. Karena alasan ini, ukuran fuse sekring DC akan diperkuat.
Fuse Sekring AC
Fuse sekring AC berukuran lebih kecil dan berosilasi 50 hingga 60 kali dalam setiap detik, mulai dari yang paling rendah hingga yang tertinggi. Akibatnya, tidak ada ruang untuk pembangkit Busur antara kabel terlarut.
Untuk alasan ini, mereka dapat dijejali dalam ukuran kecil. Selanjutnya, fuse sekring AC diklasifikasikan menjadi dua bagian yaitu fuse sekring HV dan sekring LV. Di sini LV & HV menunjukkan tegangan rendah dan tegangan tinggi.
Fuse Sekring LV (low voltage)
Fuse sekring bertegangan rendah dibagi menjadi lima jenis seperti sekring ulang, kartrid, putus, serang, dan sakelar fuse sekring.
Sekring Rewirable (dikembalikan)
Fuse sekring yang dapat diputar ulang adalah sekring LV, yang digunakan dalam aplikasi kecil seperti perkabelan di rumah, industri skala kecil, dan aplikasi arus kecil. Jenis fuse sekring ini termasuk dua bagian penting seperti basis fuse sekring, yang memiliki dua terminal seperti in dan out. Secara umum, elemen ini dibuat dengan Porcelain.
Bagian lain dari fuse sekring ini adalah pembawa (carry) sekring, yang menggenggam elemen sekring. Elemen ini dibuat dengan aluminium, tembaga kaleng dan timah. Kelebihan utama dari sebuah pembawa fuse sekring adalah, kita cukup memasang dan melepas dari dasar sekring tanpa risiko goncangan.
Karena fuse sekring rusak karena arus yang deras, maka kita bisa dengan mudah menghilangkan sekring Carrier serta memasukkan kembali kabel sekring.
Jenis Fuse Sekring Cartridge
Jenis fuse sekring kartrid telah sepenuhnya menutup wadah dan kontak logam juga. Aplikasi fuse sekring ini terutama meliputi tegangan rendah (LV), tegangan tinggi (HV), dan sekring kecil. Sekali lagi, tipe fuse sekring ini diklasifikasikan menjadi dua tipe, yaitu fuse sekring tipe-D dan tipe-link.
Fuse Sekring Cartridge Tipe-D
Jenis fuse sekring ini terdiri dari kartrid, base sekring, cincin adaptor, dan penutup. Bagian dasar fuse sekring termasuk tutup sekring, yang dikemas dengan bahan sekring dengan kartrid menggunakan cincin adaptor.
Ini terdiri dari kartrid, base sekring, tutup & cincin adaptor. Base fuse sekring memiliki tutup sekring, yang dilengkapi dengan elemen sekring dengan kartrid melalui cincin adaptor. Sambungan rangkaian selesai ketika kemiringan kartrid membuat kontak melalui konduktor.
Fuse Sekring Tipe-Link
Fuse sekring tipe link juga dikenal sebagai kapasitas pecah tinggi (HRC) atau sekring tipe BS. Dalam fuse sekring semacam ini, aliran arus dengan elemen sekring ditentukan dalam kondisi standar. Dalam fuse sekring tipe link ini, aliran arus oleh elemen sekring diberikan dalam kondisi normal.
Busur yang dihasilkan oleh fuse sekring ditiup dikontrol dibuat dengan porselen, keramik, dan perak. Wadah elemen fuse sekring dikemas dengan pasir silika. Jenis fuse sekring ini sekali lagi dikategorikan menjadi dua bagian termasuk jenis pisau dan tipe baut.
Fuse Sekring tipe Blade (pisau) dan Bolted (baut)
Fuse sekring jenis pisau atau jenis sekring plug-in dirancang dengan plastik. Jenis fuse sekring ini dapat dengan mudah diubah dalam rangkaian listrik eksklusif dari segala beban.
Pada fuse sekring tipe baut, plat dari sekring ini disetel ke dasar sekring.
Fuse Sekring Striker
Jenis fuse sekring striker digunakan untuk tripping dan menutup rangkaian listrik. Fuse sekring ini memiliki banyak kekuatan serta perpindahan.
Jenis Fuse Sekring tipe Sakelar
Pada dasarnya, Sekring jenis sakelar tertutup dengan sakelar logam dan sekring. Fuse sekring ini terutama digunakan pada level tegangan rendah dan menengah.
Jenis Fuse Sekring HV (Tegangan Tinggi)
Umumnya, Fuse sekring HV digunakan untuk melindungi transformator seperti transformator instrumen, transformator daya kecil dan juga digunakan dalam sistem tenaga. Sekring ini biasanya diisi daya untuk tegangan lebih dari 1500V ke 138000V.
Bagian fuse sekring pada sekring HV dibuat dengan tembaga, perak atau dalam beberapa kasus digunakan Timah, untuk menawarkan kinerja yang konsisten dan stabil. Fuse sekring ini diklasifikasikan ke dalam tiga jenis yang meliputi yang berikut.
Jenis Fuse Sekring HRC tipe Cartridge
Komponen fuse sekring HRC dipotong dalam bentuk heliks yang menghindari efek korona pada tegangan atas. Ini mencakup dua elemen menyatu yaitu resistansi rendah dan resistansi tinggi, dan yang terletak sejajar satu sama lain. Kabel resistansi rendah mengambil arus biasa yang dihembuskan serta mengurangi arus hubung singkat (konsleting) di seluruh kondisi gangguan.
Jenis Fuse Sekring HRC tipe Cair
Jenis sekring ini dikemas dengan karbon tetraklorida yang juga diawetkan di kedua bagian atas tutup. Setelah kesalahan terjadi ketika arus yang mengalir melampaui batas yang diijinkan, dan elemen sekring terputus.
Cairan sekring berfungsi sebagai standar pemadam busur untuk jenis fuse sekring HRC. Mereka dapat digunakan untuk melindungi transformator serta perlindungan dukungan ke pemutus sirkuit.
Jenis Fuse Sekring HV tipe Expulsion (pengeluaran)
Jenis sekring ini banyak digunakan untuk melindungi pengumpan serta transformator karena harganya murah. Ini dirancang untuk 11kV; juga kemampuan retak mereka hingga 250 MVA. Jenis fuse sekring ini meliputi silinder terbuka tanpa isi yang didesain dengan kertas berikat resin sintetis.
Elemen-elemen sekring diposisikan di dalam silinder, dan bagian atas tabung dihubungkan ke peralatan yang sesuai pada setiap penyelesaian. Pembangkit busur ditiup dalam penutup dalam silinder, dan gas-gas yang demikian membentuk menghancurkan busur.
Aplikasi Berbagai Jenis Fuse Sekring
Berbagai jenis fuse sekring dan penggunaannya telah dibahas adalah komponen penting dalam semua rangkaian listrik. Beberapa aplikasi utama sekring di bidang Listrik dan Elektronik meliputi yang berikut ini.
• Transformator Daya
• Peralatan Listrik, seperti AC (Air Conditioner), TV, Mesin Cuci, Sistem Musik, dan
• masih banyak lagi.
• Kabel Listrik di Rumah
• Ponsel
• Motor Starter
• Laptop
• Pengisi Daya
• Kamera, Pemindai, Pencetak, dan Mesin Fotocopy
• Mobil, perangkat elektronik, dan Permainan
Dari informasi di atas, akhirnya, kita dapat menyimpulkan bahwa fuse sekring dan tipenya. Fungsi Fuse sekring adalah untuk melindungi rangkaian listrik dari luapan arus. Dalam situasi real-time, aliran arus selama kabel mungkin tidak konsisten setiap saat.
Dalam situasi itu, perangkat mungkin mengalami kerusakan karena terlalu panas. Sementara peralatan telah sangat berkembang dengan penanganan pemutus sirkuit, jenis fuse sekring ini masih digunakan di berbagai tempat seperti komponen listrik mendasar.
